Uma fábrica de interruptores de sensores integrados por trás da marca CSX
- 1. Design puramente mecânico e de potência zero
- 2. Confiabilidade paralela multicanal
- 3. Compatível com RoHS e selado a vácuo
- 4.OEM/ODM e personalização completa
- 5. Amostras grátis para avaliação
- 6. Envio global rápido
Chaves de sensor para todos os requisitos de detecção
Quatro famílias de produtos projetados que abrangem vibração, inclinação, orientação e detecção de movimento — desde peças SMD ultracompactas até interruptores selados de nível industrial.
Sensores e interruptores mecânicos de vibração que detectam microvibração, deslocamento e movimento com potência quiescente zero.
1.Sensor de vibração de sensibilidade ultra-alta (série CSX-SEN)
2.Interruptor de vibração de alta sensibilidade (S180 / S300)
3.Interruptor de vibração de média-alta sensibilidade (S01 / S02 / S06 / S08)
Chaves de inclinação paralela multicanal para proteção contra tombamento e detecção de ângulo em PCBs horizontais ou verticais.
1. interruptor de inclinação omnidirecional da série CSX (15 graus –90 graus)
2. Placa vertical VT45 / XT45 (NA / NC)
3.Tipos industriais verticais e horizontais (IP65 – IP68)
Chaves mecânicas unidirecionais, bidirecionais, de quatro vias e de seis eixos que substituem os giroscópios em produtos de detecção de orientação.
1. Interruptor de inclinação unidirecional (S07, S07D, CSX2010)

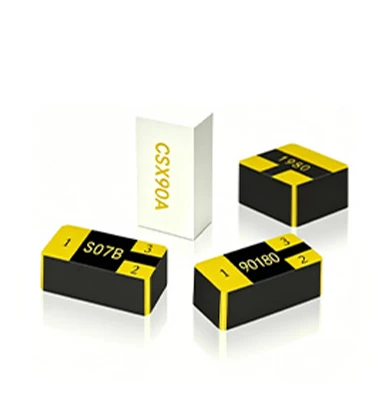

2. Interruptor de inclinação bidirecional (S07B, 90180, CSX90A)
3.S04 de quatro vias e S de seis vias86 (alternativa ao giroscópio)
Chaves de alta confiabilidade para aplicações que necessitam de detecção sem contato e sem desgaste ou detecção combinada de movimento e postura.
1. Interruptor de inclinação fotoelétrico (CSX15PS – CSX60PS)
2.Interruptor de detecção de movimento e postura (X65 / BT45)
3. Outros interruptores de inclinação
Produtos em destaque:Especificações projetadas para design-in
-

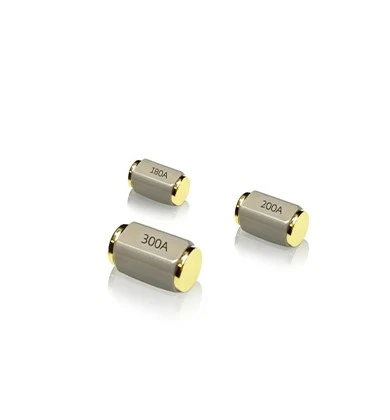

Sensor de vibração (sensibilidade ultra-alta)
-

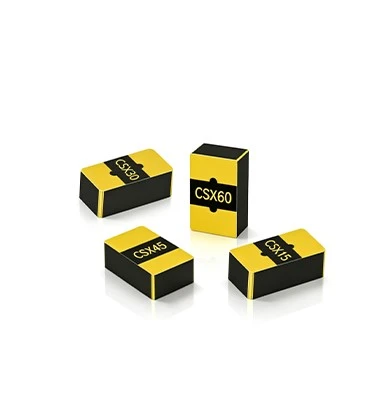

Interruptor de inclinação omnidirecional série CSX
-
Interruptor de microvibração (grau de consumidor)
-
Interruptor de inclinação fotoelétrico
-
Interruptor de inclinação multidirecional
-

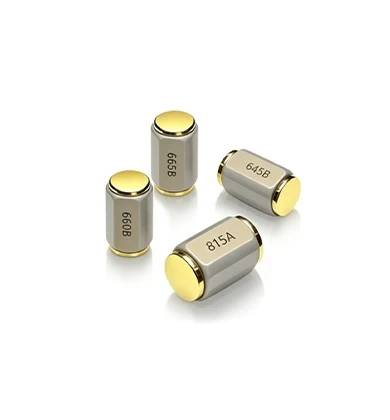

Interruptor de inclinação omnidirecional vertical (grau industrial)
| Parâmetro | Valor |
| Autoconsumo de energia | ≈ 0 |
| Tensão operacional | 0,5 – 24 VCC |
| Corrente operacional | 2 µA – 10 mA |
| Resistência de contato | < 30 Ω |
| Resistência de isolamento | > 10 MΩ |
| Temperatura operacional | −40 graus a +85 graus |
| Tamanhos de pacote | 2,0×2,0×3,0 mm · 2,5×2,5×4,8 mm · 3,0×3,0×5,2 mm |
| Montagem | SMT |
| Parâmetro | Valor |
| Opções de ângulo de disparo | 15 graus / 30 graus / 45 graus / 60 graus / 80 graus / 90 graus |
| Tamanho do pacote | 4,9 × 2,5 × 1,85 mm |
| Estrutura | Paralelo multicanal + contas múltiplas |
| Tensão/corrente operacional | 0,5–24 VCC · 2 µA – 10 mA |
| Montagem | Suporta montagem horizontal (face para dentro ou para fora) e montagem vertical (lado a lado) |
| Aplicativos | Alarmes de desligamento, anti-adulteração e anti-vandalismo |
| Parâmetro | Valor |
| Estrutura | Conta única/conta dupla |
| Métodos de instalação | SMT |
| Dimensões do pacote | 2*2*2,8 mm/3*3*4,5 mm/2*1,5*0,95 mm/3,2*4,8*1,6 mm/3,2*4,8*1,6 mm/2*1,5*1,25 mm |
| Parâmetro | Valor |
| Opções de ângulo de disparo | 15 graus / 30 graus / 45 graus / 60 graus |
| Tensão operacional | 3,3/5 VCC |
| Corrente operacional | 10 mA |
| Vida útil | 50.000 horas |
| Tamanho do pacote | 4,2 × 3,2 × 3,0 mm |
| Métodos de instalação | Placa Horizontal/Placa Vertical SMT / DIP |
Alternativamente, no estado inicial, a chave está normalmente aberta; quando inclinado em uma direção até o ângulo de comutação, os pinos 1 e 2 são conectados; quando inclinado na outra direção do ângulo de comutação, os pinos 1 e 3 são conectados.
| Parâmetro | Valor |
| Dimensão do pacote | 4,9*2,5*1,6mm/4,9*2,5*2,3mm/4,95*5,15*3,1mm |
| Classificação do selo | IP68 |
| Material | PCB |
| Montagem | Placa Vertical, Placa Horizontal |
| Consumo de energia | ≈0 |
| Parâmetro | Valor |
| Modelos | 615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A |
| Opções de ângulo de disparo | 15 graus / 30 graus / 45 graus / 60 graus / 65 graus |
| Classificação de vedação | IP68 |
| Tamanhos de pacote | 3,0 × 3,0 × 5,2 mm · 5,5 × 5,5 × 7,2 mm |
A mecânica por trás de um interruptor de sensor de potência zero
Onde os interruptores de sensor CSX são projetados
- Rastreador GPS para carro, difusor de aromaterapia inteligente para carro
- Espelho retrovisor de streaming, TPMS (sistema de monitoramento de pressão dos pneus)
- Câmera de painel
- Capacetes inteligentes, smartwatches e pulseiras inteligentes
- Pistola de massagem inteligente, balança inteligente de gordura corporal
- Dispositivos de massagem, dispositivos de limpeza facial, oxímetros de pulso
- Corretor de Postura
- Fechaduras inteligentes, câmeras inteligentes, latas de lixo inteligentes
- Medidores de gás, medidores elétricos, medidores de água
- Escovas de dente elétricas, controles remotos
- Cofres
- Jarra com filtro de água, xícara aquecida, xícara de suco
- Lâmpadas germicidas, dispositivos ultrassônicos, assentos sanitários
- Aquecedores, pequenos ventiladores, Mosquito Killer
- Umidificador, difusor de aromaterapia
- Alarmes anti-adulteração para medidores de gás/água/eletricidade e cofres
- Proteção contra tombamento para dispositivos médicos
- Estações de carregamento, equipamentos eletromecânicos
- Etiquetas logísticas e rastreamento de ativos
- Telescópios, miras reflexivas de ponto vermelho, miras de imagem térmica infravermelha, etc.
- Computador de bicicleta, luz traseira
- Brinquedos inteligentes, dados de brinquedo, cubos eletrônicos de Rubik, controladores de jogos, etc.
- Despertadores, luzes externas, etc.
Produção automatizada e de alto rendimento
-

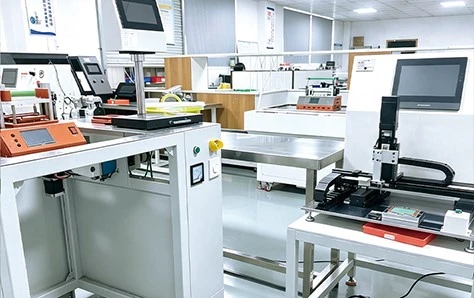

Dez plataformas de teste totalmente automáticas, capazes de inclinação, vibração e rotação universais, com capacidade de teste diário de 2 milhões de unidades acabadas.
-
Máquina de perfuração de precisão simultânea de seis eixos; produção diária de 1 milhão de peças microperfuradas de alta precisão.
-
Seis máquinas integradas de alta velocidade e totalmente automatizadas, com capacidade de embalagem diária de 2 milhões de unidades.
-
Equipada com trinta tornos automáticos de precisão importados de Taiwan, capazes de processar um milhão de peças de hardware diariamente.
-
Quatro linhas de montagem de interruptores de vibração e inclinação, com capacidade de produção diária de 3 milhões de unidades.
-

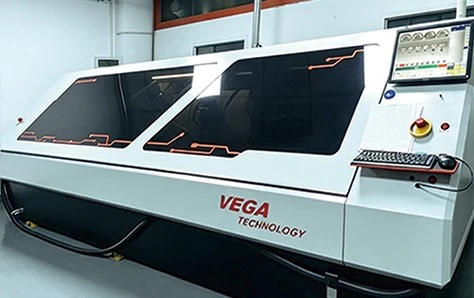

Seis máquinas de corte a laser de alta precisão e alta potência produzem 1,8 milhão de peças acabadas diariamente.
Seis pilares técnicos que tornam os sensores CSX uma escolha de design confiável e de baixo custo.
Uma alternativa mais inteligente para sensores G e giroscópios
Um processo simples, de engenheiro para engenheiro, projetado para colocar sua chave de sensor em produção rapidamente.
Analise as condições de aplicação, identifique as condições limite, como ângulo de inclinação, fonte de alimentação, fatores ambientais e espaço de instalação, determine os principais parâmetros técnicos e antecipe possíveis riscos estruturais.
Selecione o modelo de chave de inclinação apropriado com base nas condições operacionais, compare parâmetros-chave como ângulo de disparo, vida útil e embalagem, forneça uma seleção primária e uma opção alternativa e emita uma tabela de referência de seleção.
As amostras são preparadas mediante solicitação, acompanhadas de especificações e instruções de instalação, com prazo de entrega claramente definido; as amostras destinam-se apenas à avaliação laboratorial e não podem ser usadas diretamente na montagem de produção em massa.
Realizar testes de confiabilidade, incluindo acionamento de ângulo de inclinação, testes de alta e baixa temperatura e envelhecimento por choque; analisar anomalias de forma colaborativa, iterar soluções e verificar se os componentes atendem às especificações no nível do sistema.
Finalizado o plano, inicia-se a produção experimental, com controle de qualidade implementado ao longo de todo o processo para garantir rigorosamente a consistência do lote; o feedback das instalações em campo é coletado para otimizar os processos de montagem e concluir os preparativos para a produção em massa.
As linhas de produção automatizadas estão operando de forma estável e um sistema abrangente de controle de qualidade foi estabelecido para garantir um fornecimento contínuo; realizamos inspeções aleatórias contínuas, fornecemos suporte técnico e otimizamos custos.
- 01
- 02
- 03
- 04
- 05
- 06
Informações de contato
Tecnologia Co. de Shenzhen Chengshengxing, Ltd.
-
E-mail:
-
Telefone:
-
Whatsapp:
-
Endereço:
6º andar, Edifício B, Zona Leste, Parque Industrial de Xingdao, Parque Tecnológico Shangxue, Jihua Road, Bantian Street, Distrito de Longgang, Shenzhen
|
* Observe nossos requisitos para linhas de produtos padrão como referênciaQuantidade mínima de pedido |
|
| Nome do produto | Quantidade mínima |
| Caixas de plástico | 1000pcs |
| Caixas de paletes de plástico | 1000pcs |
| Recipientes de moldagem rotacional | 1000pcs |
Solicite um orçamento e amostra grátis
Entre em contato com nossa equipe para consultas, orçamentos ou oportunidades de cooperação.
Prometemos responder à sua consulta dentro de 24 horas. Suas informações serão mantidas estritamente confidenciais e usadas exclusivamente para responder à sua solicitação – valorizamos suas necessidades e privacidade.
Perguntas frequentes
Os sensores de vibração e interruptores de inclinação CSX estão alimentados?
Os interruptores de inclinação CSX podem substituir os interruptores de mercúrio?
Qual é a política de amostra e a quantidade mínima de pedido?
Você pode personalizar o ângulo de disparo, o tamanho ou a classificação à prova d'água?
Os produtos CSX atendem aos padrões de conformidade internacionais?
