Se você já passou horas solucionando um problema com um produto defeituoso relacionado à inclinação - como um aparelho médico acionando um alarme falso, a proteção contra tombamento de um aquecedor de chão falhando após algum uso ou um dispositivo doméstico inteligente agindo de forma irregular - é altamente provável que os contatos no interruptor mecânico de inclinação do rolamento de esferas tenham oxidado ou corroído. Como fornecedor de interruptores de inclinação, frequentemente encontramos este tipo de problema pós-venda: os protótipos são testados perfeitamente bem, mas após a produção e envio em massa, poeira, calor e umidade causam gradualmente a corrosão dos contatos de metal, levando a uma falha da função de proteção.
O primeiro instinto de muitos engenheiros é simplesmente substituir os interruptores por interruptores mecânicos baratos com rolamentos de esferas, mas o problema continuará recorrente. Na postagem de hoje, ajudaremos você a entender os interruptores fotoelétricos de inclinação. Sua maior vantagem é não possuírem contatos metálicos, eliminando corrosão e desgaste na fonte. Iremos ignorar o jargão técnico e compartilhar informações práticas obtidas em projetos do mundo real para ajudá-lo a determinar rapidamente se este produto é adequado para o seu projeto.
Como funciona um interruptor de inclinação optoeletrônico
Os interruptores de inclinação tipo esfera tradicionais dependem de uma esfera metálica que faz contato direto com os contatos metálicos para estabelecer um circuito, o que pode levar à oxidação e corrosão dos contatos devido à umidade e poeira. Em contraste, os interruptores fotoelétricos de inclinação operam com base no princípio da detecção de feixe infravermelho e contêm um emissor infravermelho, um receptor e uma bola móvel. Quando o dispositivo é colocado horizontalmente, a bola bloqueia o feixe infravermelho e a saída envia um sinal “desconectado”; quando inclinada em qualquer direção para atingir o ângulo de disparo predefinido, a bola se desloca, permitindo a passagem do feixe infravermelho e a saída envia um sinal "disparado".
Nota importante:Este dispositivo possui corrente quiescente e é adequado apenas para dispositivos com fonte de alimentação externa; não é adequado para produtos alimentados por bateria.
Esta série oferece uma variedade de ângulos de disparo para escolher: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) e CSX60PS (60°).O ângulo de disparo refere-se ao limite de inclinação no qual a chave é ativada e é o fator chave na seleção do modelo apropriado.
Principais destaques do produto (principais argumentos de venda para atrair leitores)
1. Sem contatos físicos de metal:resistente à corrosão e livre de desgaste: Como a condutividade elétrica não depende de contatos metálicos, isso elimina completamente os problemas comuns de oxidação, ferrugem e falha de ablação encontrados em interruptores mecânicos. Com uma vida útil de até 50.000 horas, é adequado para equipamentos que requerem fonte de alimentação contínua e de longo prazo.
2. Detecção de inclinação omnidirecional de 360°:Detecta inclinação em qualquer direção, atendendo à necessidade de proteção total contra inclinação do equipamento.

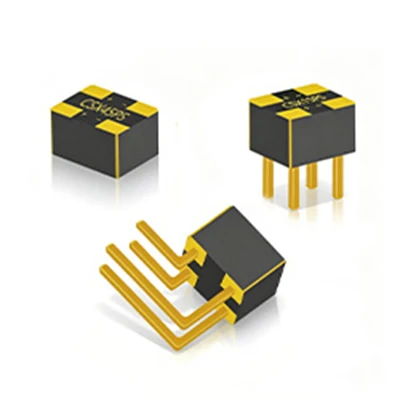

3. Instalação flexível e capacidade de produção em massa:Apresenta um tamanho de pacote padronizado de 4,2 × 3,2 × 3 mm e suporta montagem em superfície SMT e montagem em furo passante DIP. Ele pode ser instalado em placas de circuito horizontais e verticais, tornando-o adequado tanto para o desenvolvimento de protótipos quanto para a produção automatizada de alto volume.
4. Operação estável em uma ampla faixa de temperatura:Faixa de temperatura operacional de 40°C a +85°C, capaz de suportar flutuações de temperatura causadas por correntes internas de ar quente em eletrodomésticos, equipamentos médicos e ambientes industriais em geral.
5. Fonte de alimentação simples:Suporta 3,3 V/5 VCC, permitindo integração direta com placas de controle MCU convencionais.
Especificações Elétricas Gerais
● Tensão operacional: 3,3 V / 5 VCC
●Corrente operacional: 10mA
●Vida útil: 50.000 horas
●Temperatura de operação: -40°C a +85°C
Exemplos de projetos reais para ajudá-lo a avaliar rapidamente como eles se alinham às suas necessidades
Estudo de caso 1 | Proteção contra inclinação para suportes de cuidados médicos - seleção de modelo: CSX15PS (gatilho de 15°)
Requisitos do projeto:Deve acionar um alarme rápido e cortar a energia à menor inclinação do equipamento; o equipamento permanece ligado o ano todo, portanto, corrosão e falhas por contato devem ser evitadas; alimentado por uma fonte de alimentação externa. Por que escolher: O disparo rápido em um ângulo baixo de 15° garante uma resposta sensível e segura; o design sem contato do optoacoplador elimina preocupações sobre corrosão de contato devido ao uso a longo prazo; as opções de montagem SMT e DIP acomodam diferentes designs de PCB.
Caso 2 | Proteção contra inclinação para aquecedores de ambiente de piso - modelo CSX30PS (gatilho de 30°)
Requisitos do projeto:Proteção contra corte de energia quando o dispositivo inclina 30°; o dispositivo contém calor e poeira; as vibrações operacionais não devem causar falsos disparos; alimentado por uma fonte de alimentação CA externa. Por que escolher: 30° é o limite padrão para proteção contra tombamento em pequenos eletrodomésticos; a caixa selada isola o calor interno e a poeira; o design sem contato elimina os problemas de envelhecimento e falha associados aos mecanismos tradicionais de interruptores esféricos.
Lista de verificação de autoavaliação: ajuda você a determinar rapidamente se vale a pena comprar este produto
Depois de ler as perguntas abaixo, você poderá determinar se este projeto é adequado para você:
✅Este produto é adequado para compra se o seu projeto atender às seguintes condições:
1. O dispositivo é alimentado por uma fonte de alimentação externa e pode suportar uma corrente operacional quiescente de 10 mA;
2. O produto requer fonte de alimentação contínua e de longo prazo e não pode tolerar falhas subsequentes causadas por corrosão de contato ou mau contato;
3. É necessária detecção de inclinação omnidirecional de 360°;
4. O ambiente de aplicação contém poeira e ar quente, o que pode causar falha nos interruptores de esfera mecânicos;
5. São necessárias prototipagem e depuração, ao mesmo tempo que acomoda a produção de SMT em alto volume.
❌Não recomendamos este produto se o seu projeto atender a alguma das seguintes condições:
1. Dispositivos alimentados por bateria com requisitos rigorosos para consumo de energia inativa;
2. Produtos de consumo projetados para custo extremamente baixo, uso interno simples e vida útil curta (um interruptor de esfera mecânico padrão é suficiente);
3. Dispositivos com tensão de alimentação diferente de 3,3 V ou 5 V, onde a conversão de tensão não é possível.1.
Dicas para evitar armadilhas ao selecionar um modelo
Não ignore a corrente estática, pois ela pode esgotar rapidamente a carga da bateria;
2. Selecione o ângulo de disparo correto com base na sua lógica de proteção de segurança; não escolha um modelo de 60° para aplicações que exijam um ângulo de disparo pequeno;
3. Nunca forneça energia superior a 3,3 V ou 5 V, pois isso queimará imediatamente o dispositivo.
Se você analisou os requisitos do seu projeto, mas ainda não tem certeza sobre o ângulo ou solução ideal, não há necessidade de recorrer à tentativa e erro. Quer você seja um engenheiro de P&D nos setores de eletrodomésticos, médicos ou equipamentos industriais, ou um comprador OEM de alto volume, não hesite em nos contatar. Podemos fornecer testes de amostra, entregar relatórios de testes de desempenho e ajudá-lo a determinar o ângulo de disparo apropriado.
Em última análise, o valor central da chave fotoelétrica de inclinação reside em seu design sem contato, que aborda os pontos problemáticos de corrosão e desgaste associados às chaves mecânicas. Se você está enfrentando falhas de contato em interruptores esféricos, vale a pena avaliar este produto. Se você precisar revisar detalhadamente as especificações do produto, o link para a ficha técnica é fornecido abaixo; se você precisar de suporte técnico individual para seleção de produtos, não hesite em entrar em contato com nossa equipe.
Referências: Comissão Eletrotécnica Internacional (IEC) 60947-5-3: Diretrizes Técnicas e de Aplicação para Interruptores de Inclinação, 2021; Relatório de teste de confiabilidade da Industrial Electronics Association (IEA) em sensores fotoelétricos de inclinação, 2022; *Journal of Sensors and Actuators*: Aplicação de interruptores de inclinação fotoelétricos sem contato em soluções de segurança para eletrodomésticos e dispositivos médicos, Vol. 18, nº 2, 2023
